Петли для протяжки при ГНБ

  •  Петли для протяжки при ГНБ
  •  Петли для протяжки при ГНБ
  •  Петли для протяжки при ГНБ

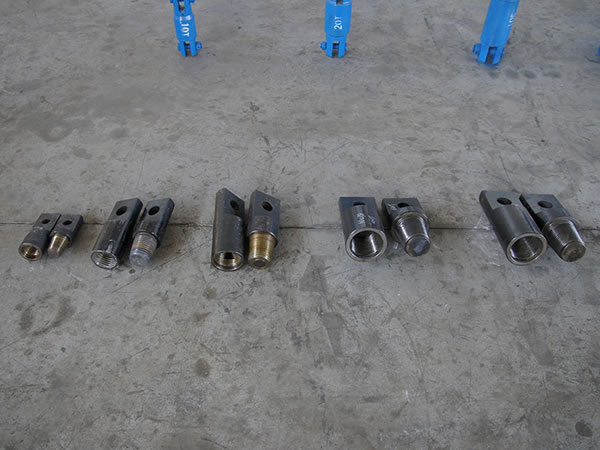

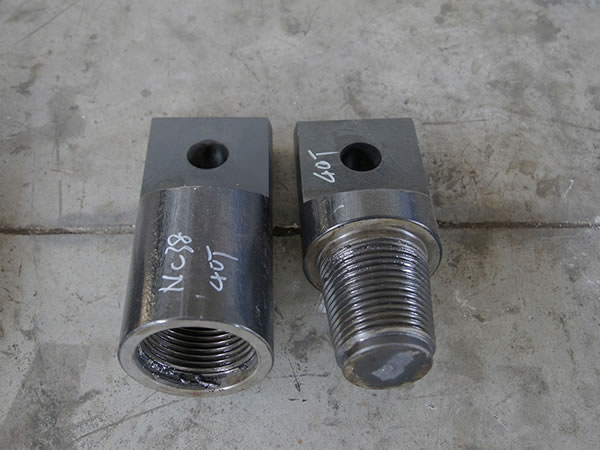

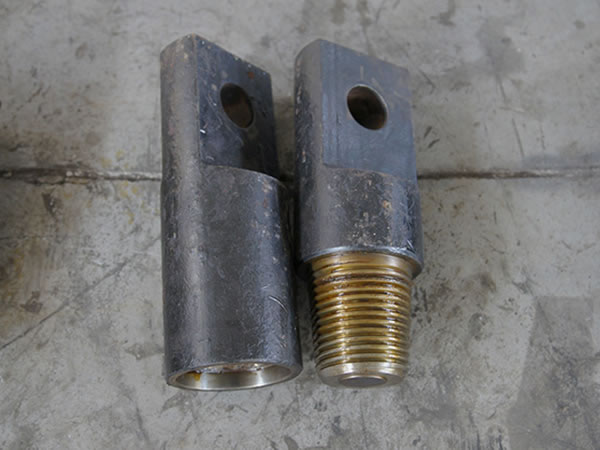

Петли для протяжки со штифтом, петли для протяжки с коробкой

Петли для протяжки со штифтом или коробкой Caston изготовлены из термически обработанных стальных стержней. Поверхность резьбы подвергнута азотированию или лазерной обработке для повышения твердости. Пользователи могут выбрать петли для протяжки с конкретными спецификациями в зависимости от нагрузки и резьбы.

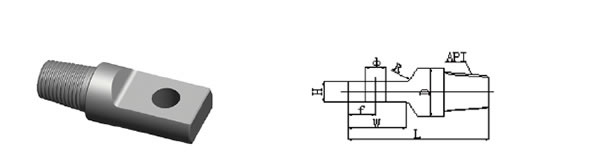

Параметры петлей для протяжки со штифтом
Спецификации Диаметр Длина Ширина f Высота φ API Кг
DT60BT-01 75 200 100 40 30 32 60/1"5 3.5
DT73BT-01 82 230 115 55 40 42 NC23 5.2
DT73BT-03 90 250 115 55 40 42 NC26 7.8
DT89BT-01 105 270 115 55 45 42 NC31 9
DT102BT-01 120 280 115 55 45 42 NC31 12
DT114BT-01 127 280 115 56 45 46 NC38 15
DT127BT-01 165 450 200 107 70 76 NC50 58
DT140BT-01 190 480 215 115 100 96 51/2FH 70

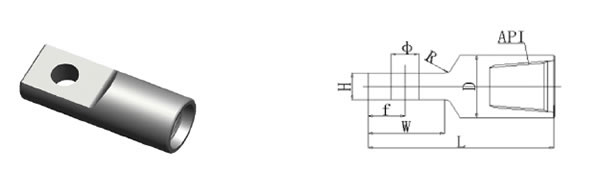

Параметры петлей для протяжки с коробкой
Модель Диаметр Длина Ширина f Высота φ API Кг
DT60BT-02 75 200 100 40 30 32 60/1"5 4
DT73BT-02 82 230 115 55 40 42 NC23 5.5
DT73BT-04 90 250 115 55 40 42 NC26 6.8
DT89BT-02 105 270 115 55 45 42 NC31 9
DT102BT-01 120 280 115 55 45 42 NC31 10.5
DT114BT-02 127 280 115 56 45 46 NC38 12
DT127BT-02 165 450 200 107 70 76 NC50 52
DT140BT-02 190 480 215 115 100 96 51/2FH 66

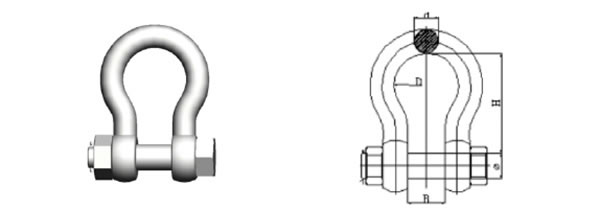

Параметры D-образной высокопрочной скобы
Модель Допустимая нагрузка (т) Главные параметры (мм) Кг
d φ B D H
DTXK2-1/4 45 58 65 95 160 235 32
DTXT2-1/2 55 64 70 105 185 268 45
DTXK2-3/4 60 70 78 110 200 290 60
DTXK3---- 85 76 82 120 230 340 75
DTVK3-1/4 100 86 92 130 235 360 100
DTXK3-1/2 120 90 95 154 240 370 120
DTXK4---- 150 102 108 160 255 380 160
DTXK4-1/4 175 108 120 170 265 380 190
DTXK4-3/4 200 120 130 185 280 395 300
DTXK5---- 250 127 140 210 330 470 350
DTXK6---- 300 152 170 220 350 520 500
DTXK7---- 400 178 190 230 365 575 700
