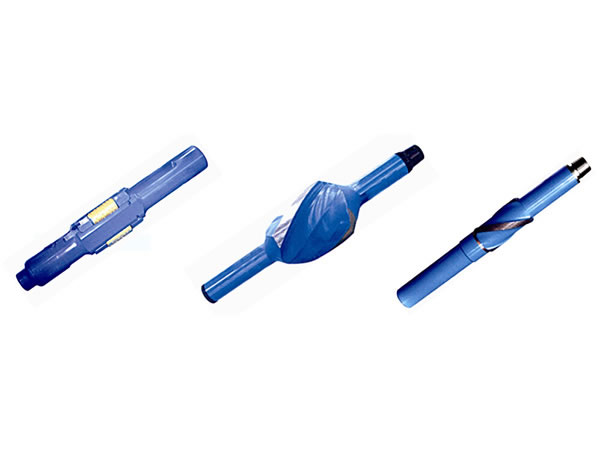

Стабилизатор бурильной колонны является важным инструментом для предотвращения отклонения скважины при бурении нефтяных и газовых скважин, а также при геолого-разведочных работах. Механические характеристики наших стабилизаторов находятся в соответствии со стандартами API Spec 7.

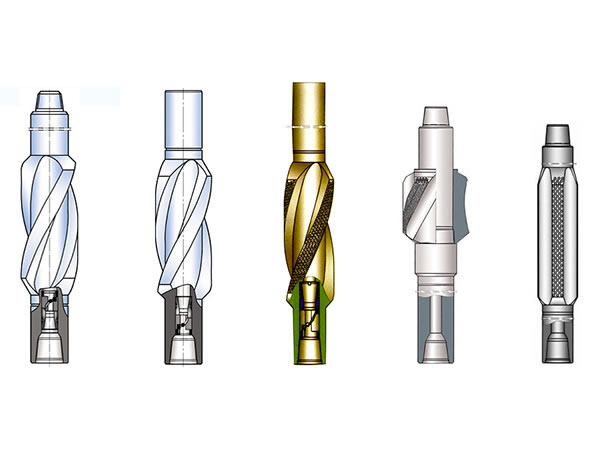

а. Интегральный спиральный стабилизатор: 3/4 спиральных стабилизаторов либо забойного типа, либо для УБТ; износостойкие материалы рабочей поверхности диверсифицированы: карбид, алмазный комплекс, устойчивый к износу
сварочный прут, цементированный карбид низкотемпературной пайки и т. д.
б. Прямая кромка стабилизатора
в. Стабилизатор роликового типа
г. Спиральный стабилизатор со сменными корпусами
а. Карбидная УБТ
б. Алмазный комплекс
в. Износостойкий сварочный прут
г. Цементированный карбид низкотемпературной пайки

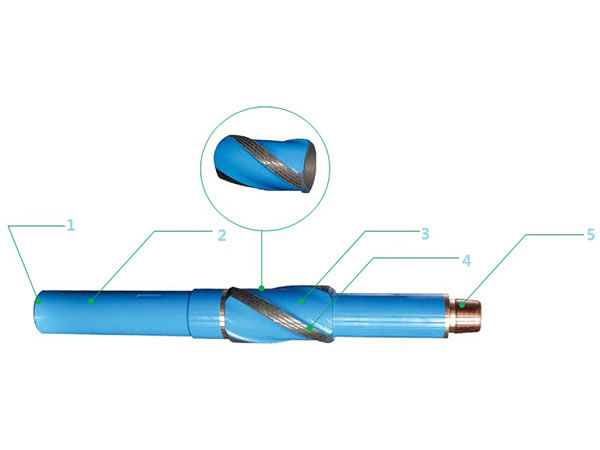

1. Внутренняя резьба
2. Корпус стабилизатора
3. Спиральная канавка
4. Износостойкая часть
5. Наружная резьба
| Диаметр бурового долота | Диаметр корпуса стабилизатора | Внутренний диаметр I.D. | Длина | Тип резьбы стабилизатора | Тип резьбы нижнего отверстия стабилизатора | |||
| дюймов | мм | мм | мм | мм | верхняя часть | нижняя часть | верхняя часть | нижняя часть |
| 6 | 152.2 | 121.0 | 51 | 1200 | NC38 | NC38 | NC38 | 3 1/2REG |
| 6 1/4 | 158.7 | 121.0 | 51 | 1200 | NC38 | NC38 | NC38 | 3 1/2REG |
| 6 1/2 | 165.1 | 121.0 | 51 | 1200 | NC38 | NC38 | NC38 | 3 1/2REG |
| 7 1/2 | 190.5 | 159.0 | 57 | 1600 | NC46 | NC46 | NC46 | 4 1/2REG |
| 7 7/8 | 200.0 | 159.0 | 57 | 1600 | NC46 | NC46 | NC46 | 4 1/2REG |
| 8 3/8 | 212.7 | 165.0 | 71 | 1600 1800 | NC46 NC50 | NC46 NC50 | NC46 NC50 | 4 1/2REG |
| 8 1/2 | 215.0 | 159.0 165.0 178.0 | 71 | 1600 1800 | NC46 NC50 | NC46 NC50 | NC46 NC50 | 4 1/2REG |
| 8 3/4 | 222.2 | 159.0 165.0 178.0 | 71 | 1600 1800 | NC46 NC50 | NC46 NC50 | NC46 NC50 | 4 1/2REG |
| 9 1/2 | 241.3 | 178.0 197.0 | 71 | 1600 1800 | NC50 | NC50 | NC50 | 4 1/2REG |
| 9 5/8 | 244.3 | 178.0 197.0 | 71 | 1800 | NC50 | NC50 | NC50 | 6 5/8REG |
| 9 7/8 | 250.8 | 178.0 197.0 | 7 | 1800 | NC50 | NC50 | NC50 | 6 5/8REG |
| 12 1/4 | 311.2 | 203.0 209.0 | 76 | 1800 | NC56 6 5/8REG | NC56 6 5/8REG | NC56 6 5/8REG | 6 5/8REG |
| 16 | 406.0 | 229.0 241.3 | 76 | 2000 2200 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
| 17 1/2 | 444.5 | 229.0 241.3 | 76 | 2000 2200 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
| 24 | 609.5 | 229.0 241.3 | 76 | 2200 2540 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
| 26 | 666.4 | 229.0 241.3 | 76 | 2200 2540 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
| 28 | 711.2 | 241.3 254.0 | 76 | 2200 2540 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
