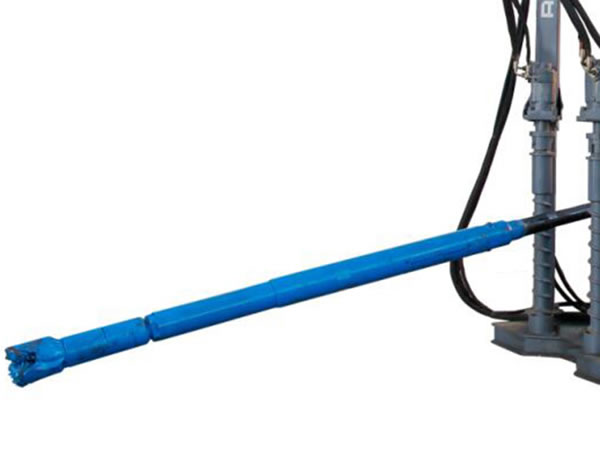

Переходная штанга для ГНБ состоит из 1-й оправки, корпуса оправки, 2-ой оправки, корпуса коробки подач, трансмиссии и буровых коронок. Подвижная изогнутая конструкция предназначена для замены двигателя, что сокращает расход бурового раствора и повышает крутящий момент переходной штанги.
Корпус зонда позади буровой коронки соединяется с наружной бурильной трубой, находясь под углом 1,75° по отношению к главной оси буровой штанги. Буровая коронка с двойным приводом, соединенная с двухстенной буровой штангой, доставляет буровой раствор через внутреннюю полость внутренней трубы.

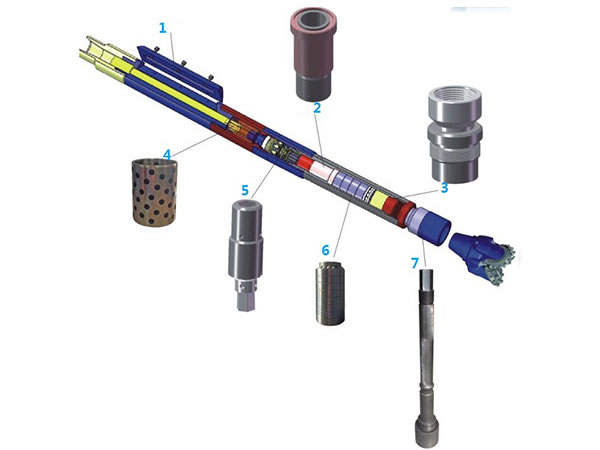

1. Корпус зонда
2. Подшипники TC
3. Подшипники TC
4. Преобразовательное соединение
5. Универсальное соединение
6. Цилиндрические роликоподшипники
7. Вал коробки передач
Буровая коронка переходной штанги для ГНБ приводится в действие непосредственно от внутренней буровой штанги, которая работает в качестве механического двигателя. При одинаковой мощности, механическая эффективность передачи на 30-50% выше, чем гидравлический КПД забойного двигателя. Таким образом, при горной разработке, нет необходимости подготавливать большое количество бурового раствора для забойного двигателя, происходит экономия на стоимости вспомогательных материалов.
Двухстенная буровая штанга работает с высокой точностью, что позволяет избежать ошибок, вызываемых из-за большого пространства между буровой коронкой и зондом. Такая штанга часто применяется при прокладке канализационных
трубопроводов с необходимостью строгого контроля направленности, а также при строительстве сверхпрочного трубопровода.
По сравнению с традиционной буровой штангой, ведущая штанга для ГНБ больше подходит для
сложных геологических условий.
| Модель | KT-Z073 | KT-Z076 | KT-Z083 | KT-Z089 | KT-Z114 | |
| Размер пор | мм | 95~121 | 95~121 | 114~149 | 114~149 | 149~200 |
| дюймов | 3 3/4~4 3/4 | 3 3/4~4 3/4 | 4 5/8~5 7/8 | 4 5/8~5 7/8 | 5 7/8~7 7/8 | |
| Соединения труб | верхняя часть | 2 3/8 REG | 2 3/8 REG | 3 1/2 REG | 3 1/2 REG | 3 1/2 REG |
| нижняя часть | NC26 | NC26 | D80 | NC31 | NC46 | |
| Скорость бурового долота (для справки) | об./мин | 195-340 | 195-340 | 195-320 | 195-320 | 150-260 |
| Крутящий момент (для справки) | Н.м | 650 | 650 | 970 | 970 | 2000 |

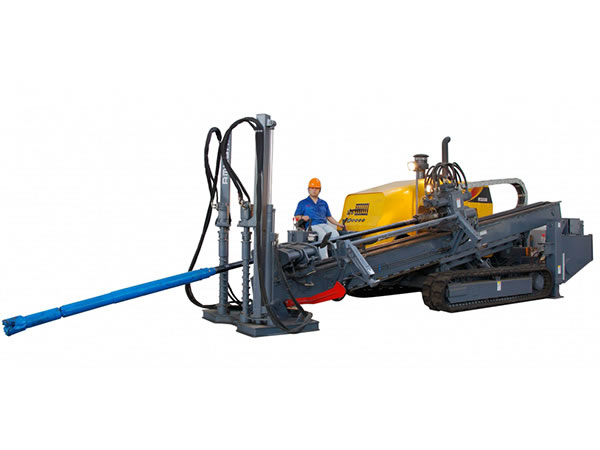

Горизонтально-направленное бурение представляет собой метод строительства, ремонта и замены подземного трубопровода без его выемки и предполагает использование методики обнаружения трубопроводов. Для получения отверстий используется буровая установка. Сигнал, посылаемый буровой коронкой, позволяет реализовать эффективный контроль на пути отверстий. Рабочий процесс можно разделить на 3 этапа: бурение, расширение отверстий, выемка трубопровода.
а. Горизонтальное бурение в различных сложных геологических условиях
б. Буровые инструменты с различными спецификациями для трубопроводов с различным весом и диаметром
в. Буровые инструменты с различными
спецификациями для буровых установок различной силы подачи и тяги
г. Для буровых установок и буровых инструментов различных спецификаций
д. Для различных геологических условий доступны штанги с различными
характеристиками
